EMFP – Pilli Emniyet Fotoseli

	VERİCİ EMNİYET FOTOSELİ	ALICI EMNİYET FOTOSELİ
Model	EMFP-V	EMFP-A
Ürün Kodu	K101-01	K102-01
Çalışma Gerilimi	2 x 3,6V DC Pil	15 – 40V DC
Çalışma Akımı	80uA @ 3,6V DC Pil	8mA @ 24V DC
Çalışma Mesafesi	12 metre	12 metre
Çalışma Sıcaklığı	-20 ^oC +55 ^oC	-20 ^oC +55 ^oC
Kontak Tipi	–	Kuru Kontak NO / NC
Minimum Kontak Tepki Süresi	–	150 ms (Alıcı Modül)
Maksimum Kontak Kapasitesi	–	30V DC 1A / 125V AC 0.3A (Max.)
Ağırlık	78gr	58gr
Boyutlar (En x Boy x Derinlik)	43 x 105 x 36,5 mm	43 x 105 x 36,5 mm

Kılavuz Versiyon 1.0

EMFP Ürün Açıklaması

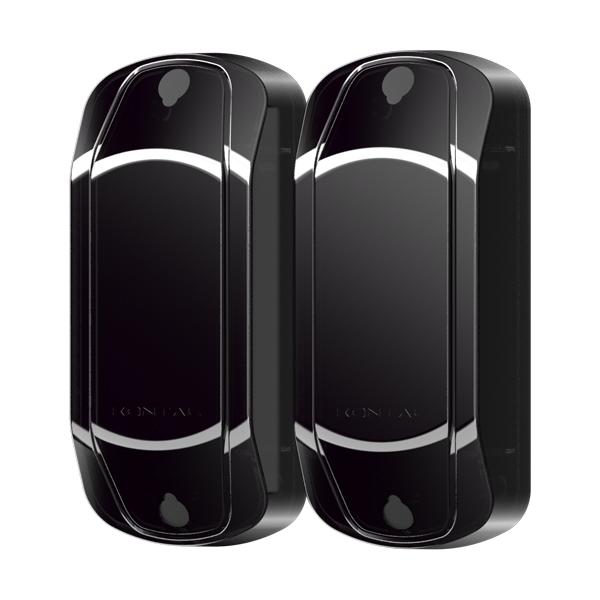

Pilli Emniyet Fotoseli (EMFP), otomatik kapı ve bariyer sistemlerinde güvenlik ve kontrol sağlamak amacıyla geliştirilmiş kızılötesi (IR) sensör sistemidir. Sistem, karşılıklı konumlandırılan bir verici (EMFP-V) ve bir alıcı (EMFP-A) olmak üzere iki ana modülden oluşur.

EMFP-V, pil ile çalışır ve sürekli modüle edilmiş kızılötesi sinyaller gönderir; böylece kablo ihtiyacını ortadan kaldırarak montaj kolaylığı sağlar. EMFP-A ise bu sinyalleri algılar. Verici ile alıcı arasına bir nesne girdiğinde, sinyal yolu kesilir ve EMFP-A bağlı olduğu kontrol paneline çıkış sinyali üretir. Bu sinyal, otomatik kapı veya bariyerin hareketini durdurur veya tersine çevirerek güvenlik ve kontrol mekanizmasını devreye alır.
